用途及適用范圍：
混合攪拌系列攪拌機適用于污水處理廠和工業流程中攪拌含有懸浮物、固雜物的液體。
低速推流系列攪拌機適用于工業和城市污水處理廠曝氣池和厭氧池，其產生低切向流的強力水流，可用于池中水循環及硝化、脫氮和除磷階段創建水流等。
潛水攪拌機主要適用范圍：
■污水/廢水/污泥水的混合、均勻
■稠化過程
■污泥脫水過程
■傳熱優化
■污水池清潔
■防止顆粒在池壁和池底的凝結和沉淀
■去除懸浮物
■創建水流等。
在下列條件下設備可正常連續運行：
1、最高介質溫度不超過40℃；
2、介質的PH值在5~9；
3、介質密度不超過1150kg/m3；
4、長期潛水運行，潛水深度一般不超過20m。
特點：
1、結構緊湊，體積小，重量輕，操作維護簡單、安裝方便快捷、使用壽命長。
2、葉輪經CFD優化設計，效率高，后掠式葉片具有自潔功能可防雜物纏繞、堵塞。
3、與曝氣系統配合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。
4、獨特的電纜密封設計，排除了電纜漏水的隱患。
5、電機繞組為F級絕緣，防護等級為IP68，選用一次潤滑免維護進口軸承，具有油室泄漏檢測和電機繞組過熱保護功能，使電機的工作更加安全可靠。
6、兩道獨立的機械密封，機械密封的磨擦付材質為耐腐蝕的碳化鎢，所有緊固件均為不銹鋼材質。
結構：
QJB型潛水攪拌機主要由潛水攪拌機主機、安裝系統及電控設備組成。
潛水攪拌機可分為潛水攪拌機型式按其作用分為混合型潛水攪拌機和低速推流型。混合型潛水攪拌機按其結構特點又分為直聯沖壓式潛水攪拌機和非直聯式潛水攪拌機。低速推流型潛水攪拌機屬非直聯式潛水攪拌機。
混合型潛水攪拌機按其葉片成形方式又分為鑄件攪拌機和沖壓攪拌機。鑄件攪拌機葉片（葉輪）為鑄造成形，機體外殼材料一般為鑄鐵。沖壓攪拌機葉片為沖壓成形，機體外殼材料一般為不銹鋼。
混合型潛水攪拌機一般配制導流罩以增加軸向流動并減少徑向流動,減少葉輪振動,增加運轉的平穩性。而低速推流型潛水攪拌機不配制導流罩。

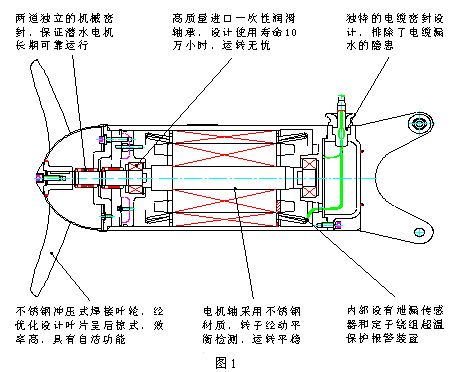

如圖1所示，直聯式潛水攪拌機主要由葉輪、潛水電機兩大部分組成，葉輪直接裝在電機軸上。
非直聯式潛水攪拌機主要由葉輪、潛水電機、減速裝置等三大部分組成，葉輪裝在減速裝置輸出軸上。

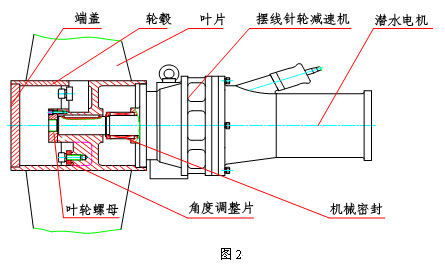

如圖2所示，低速推流型潛水攪拌機主要由葉片、輪轂、潛水電機、減速裝置等部分組成，葉輪輪轂裝在減速裝置輸出軸上。
性能參數：

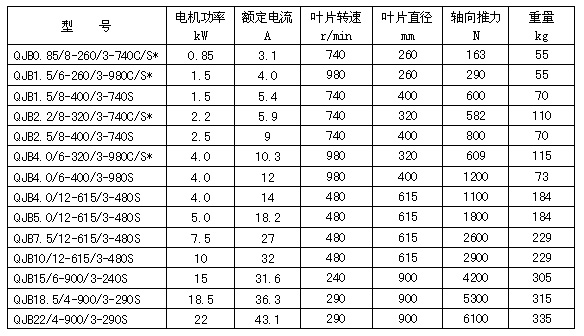

表1 混合型潛水攪拌機主要性能參數
注：型號后加*號的為鑄件攪拌機，其余為沖壓攪拌機
表2推流型潛水攪拌機主主要性能參數
安裝系統：
安裝系統根據攪拌機主機結構特點及設備安裝運行需要分為安裝系統Ⅰ、Ⅱ、Ⅲ、Ⅳ共四種型式。一般地每個規格攪拌機對應一種型式安裝系統（見表1），如用戶有特殊需要，可另配其它型式安裝系統。各型式安裝系統其結構有所不同。

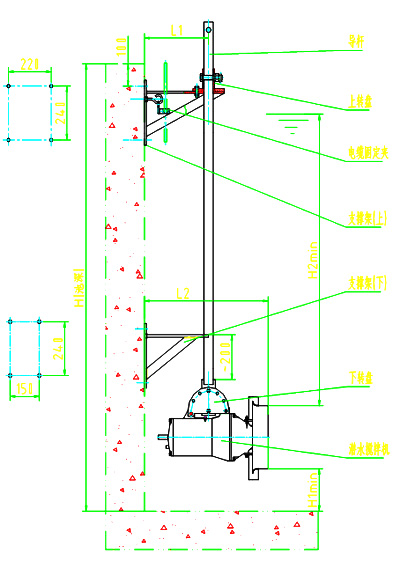

如圖3所示，安裝系統Ⅰ主要由導桿、上轉盤、支撐架、下轉盤等組成。潛水攪拌機通過下轉盤與導桿聯接，懸掛于導桿下部，導桿則通過上轉盤固定上支撐架上。潛水攪拌機可通過下轉盤上聯接螺栓位置的改變，在鉛垂面上與水平面成一定的傾角安裝；潛水攪拌機也可通過上轉盤與導桿的聯接螺栓位置的改變繞上轉盤軸線作360°旋轉，以適應不同方向攪拌或推流，消除水池中的死區，使水流處于******運行狀態。
圖3安裝系統Ⅰ

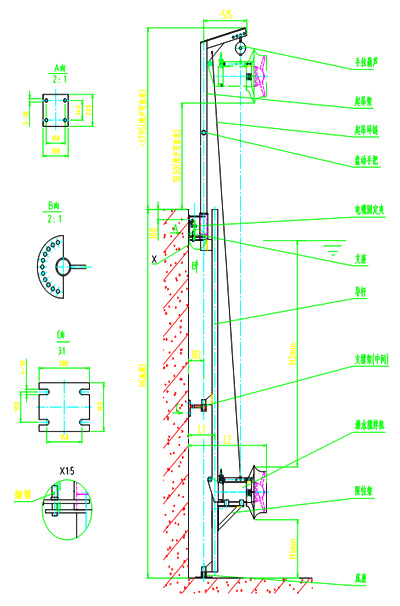

如圖4所示，安裝系統Ⅱ主要由手拉葫蘆、起吊架、起吊環鏈、支座、導桿、中間支撐架（池深≤6米時無）、限位架、底座等組成。導桿通過焊接在本體上的鉸軸定位于支座、中間支撐架、底座同心軸線上，并可在水平面內轉動±60°，以適應不同方向攪拌或推流，消除水池中的死區，使水流處于******運行狀態。潛水攪拌機通過導輪沿導桿上下移動；起吊架可安在支座上并可繞其定位軸線旋轉360°，以方便安裝及維護。為增加潛水攪拌機運行時的可靠性，減緩潛水攪拌機運行中的振動，一般限位架直接焊在導桿上，并在潛水攪拌機與限位架加設減震塊。限位架焊接在導桿上可在出廠前焊接，也可在現場安裝時焊接。如用戶無特殊要求，一般在出廠前焊接。
圖4 安裝系統 Ⅱ

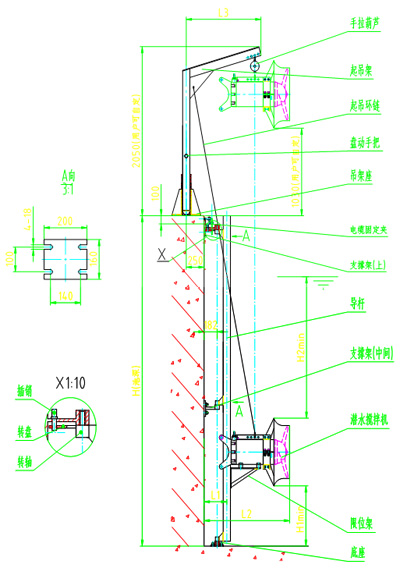

如圖5所示，安裝系統Ⅲ主要由手拉葫蘆、起吊架、吊架座、起吊環鏈、上支撐架、導桿、中間支撐架（池深≤6米時無）、限位架、底座等組成。導桿通過焊接在本體上的鉸軸定位于上支撐架、中間支撐架、底座同心軸線上，并可在水平面內轉動±60°，以適應不同方向攪拌或推流，消除水池中的死區，使水流處于******運行狀態。潛水攪拌機通過導輪沿導桿上下移動；起吊架安裝在吊架座上并可繞其定位軸線旋轉360°，以方便安裝及維護。為增加潛水攪拌機運行時的可靠性，減緩潛水攪拌機運行中的振動，一般限位架直接焊在導桿上，并在潛水攪拌機與限位架加設減震塊。限位架焊接在導桿上可在出廠前焊接，也可在現場安裝時焊接。如用戶無特殊要求，一般在出廠前焊接。
圖5 安裝系統 Ⅲ

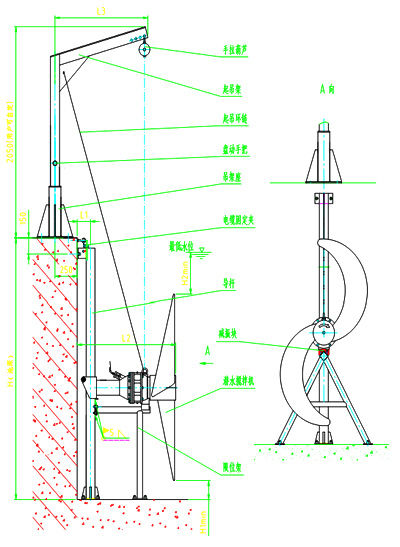

如圖6所示，安裝系統Ⅳ主要由手拉葫蘆、起吊架、吊架座、起吊環鏈、導桿、限位架、底座等組成。導桿通過焊接在本體上的鉸軸定位于上支撐架、中間支撐架、底座同心軸線上，并可在水平面內轉動±60°，以適應不同方向攪拌或推流，消除水池中的死區，使水流處于******運行狀態。潛水攪拌機通過導輪沿導桿上下移動；起吊架安裝在吊架座上并可繞其定位軸線旋轉360°，以方便安裝及維護。本安裝系統的限位架為“T”子形，上端與攪拌機機體接觸，橫向用螺栓與導桿聯板聯接（導桿聯板待攪拌機位置調整正確后焊在導桿上），下端用膨脹螺栓固定。為增加潛水攪拌機運行時的可靠性，減緩潛水攪拌機運行中的振動，在潛水攪拌機與限位架加設V形橡膠減震塊。
專用安裝系統可在無需排出池中污水的情況下，能快速安裝和拆卸潛水攪拌機。安裝系統采用膨脹螺栓固定，無需預留孔。安裝系統采用不銹鋼(或碳鋼)材料制造，可確保長久安全可靠。起吊裝置除吊架座外，數臺攪拌機可共用一套。
控制系統：
每臺潛水攪拌機均引出控制保護信號線，采用專用控制柜進行控制保護，具有對設備進行過載、缺相、短路、泄漏、超溫等保護功能和提供相應的信號指示，可確保機組可靠運行，并具有PLC接口。控制方式及元器件按招標文件要求制作。
主要安裝尺寸：

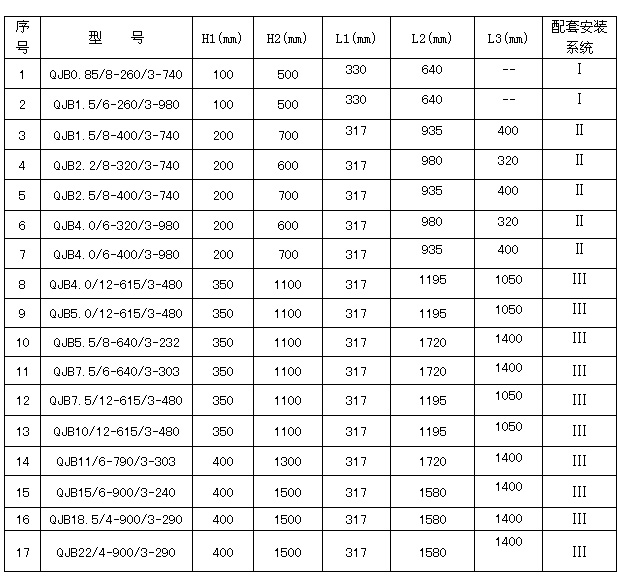

表3 混合型潛水攪拌機主要安裝尺寸

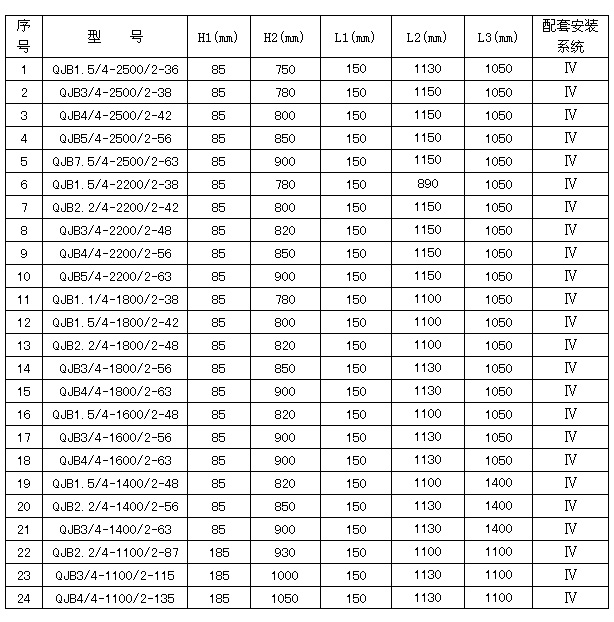

表4 推流型潛水攪拌機主要安裝尺寸
選型方案的正確與否直接影響到設備的運行效果。為了選擇恰當型號的潛水攪拌機，以達到******的效果，請用戶提供如下資料，以便為您正確選型：
1. 使用場合及目的；
2. 池型；
3. 池子尺寸：平面尺寸、池深、水深；
4. 介質參數：密度、粘度、含固率、溫度、PH值等；
5. 其它要求。

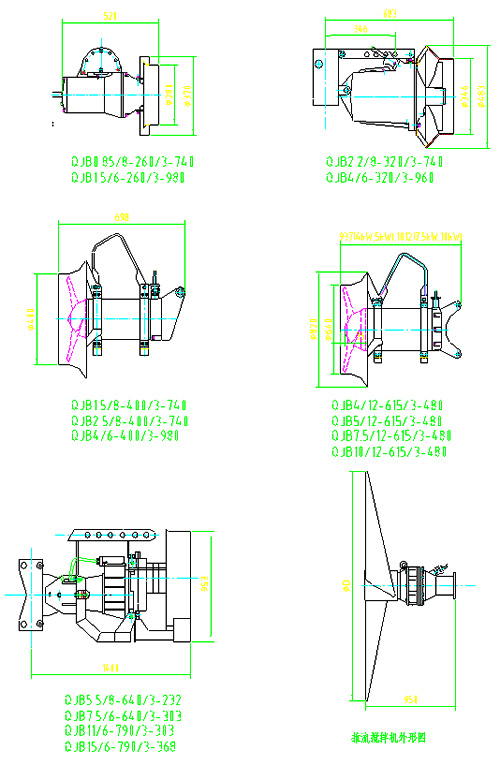

攪拌機外形尺寸：

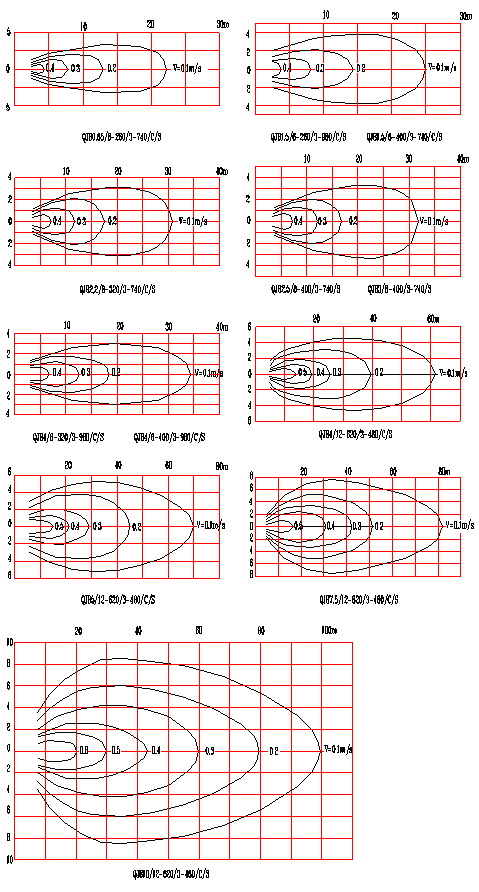

潛水攪拌機流場圖：

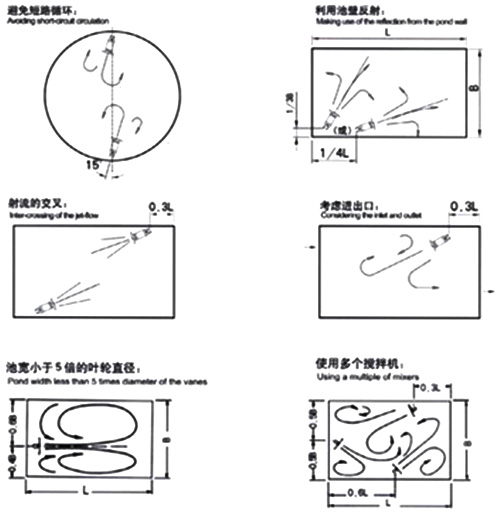

應用及布置：
和傳統長軸攪拌機相比，QJB型潛水攪拌機的優點在于可產生不同的流向。
